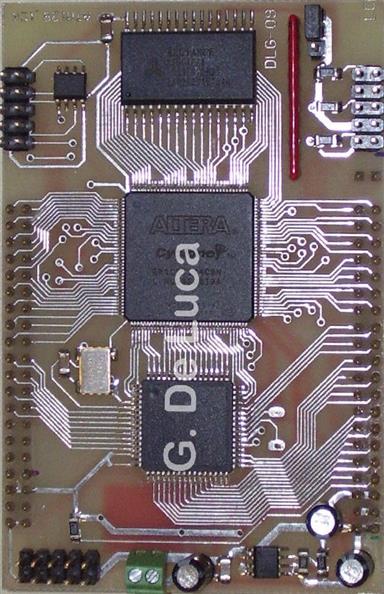

La scheda DAB-1C6, realizzata dal Laboratorio di Progettazione Elettronica, Ŕ costituita essenzialmente da un microcontrollore RISC 16bit Xmega-AVR della ATMEL interfacciato ad una FPGA Cyclone I, EP1C6T144C8, prodotto da Altera.
La funzione principale della FPGA, Ŕ quella di aumentare la velocitÓ di calcolo del microcontrollore come un (co-processore matematico).
Questo si Ŕ ottenuto implementando istruzioni castomizzate (Hardware Custom Instruction) direttamente sulla FPGA.
Il calcolo del valore medio di un pacchetto di dati acquisiti, il valore minimo, massimo, la regolazione di un PID ad anello chiuso, calcoli in virgola mobile, l'applicazione di filtri digitali, funzioni trigonometriche, logaritmi, moltiplicazione, divisione vengono affidati all'hardware della FPGA.
Il microcontrollore in un ciclo macchina passa i dati alla FPGA, nel ciclo successivo i dati vengono elaborati, e il risultato Ŕ pronto per essere prelevato dal uC.
La FPGA elabora i dati in parallelo ad una frequenza di clock di 250Mhz. E' presente inoltre una memoria Ram esterna da 1Mb sufficiente per memorizzare dati temporanei.
