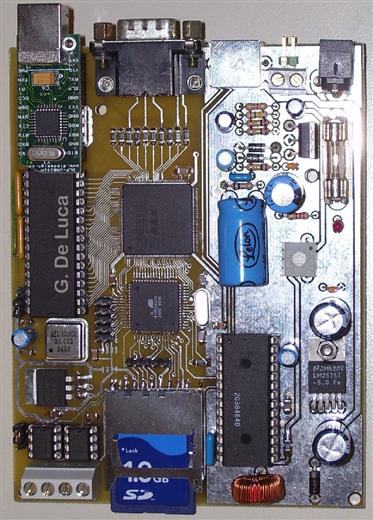

FPGA uComputer development board, sviluppata dal Laboratorio Progettazione Elettronica, è una scheda elettronica per la lettura e visualizzazione grafica a colori di parametri analogico/digitali.
La programmazione viene effettuata utilizzando un linguaggio di facile interpretazione come il BASIC.
I dati provenienti dal campo, possono essere acquisiti attraverso gli I/O  o attraverso le linee di comunicazione di cui il sistema è dotato.
I parametri letti, vengono elaborati e successivamente visualizzati sun un monitor VGA.
Il sistema è essenzialmente realizzato con un uC RISC a 16bit ed una CPLD ALTERA - EP3256.
La scheda è stata utilizzata in molteplici applicazioni ove è stata richiesta una veloce realizzazione di sistemi di controllo Slow-Control.
Di seguito le specifiche del sistema:

CPU - ATMEGA256 ATMEL
CPLD - EP3256 ALTERA
RAM - 1MB
SV - Sintetizzatore Vocale Allarmi
SER - Interfaccia RS485 - ModBus
USB - Interfaccia USB1-2
OS - Sistema Operativo ADOS-1.0
SD-Card - memoria 1GB
Uscita video - VGA 640x480x256C
Uscita Audio - 5Watt 4ohm
PS2 - mouse o KeyB
